1. 概述
1.1 产品特点
本产品是以高压容器充填压缩氧气作为氧气源的再生隔绝式自救器，人体呼吸系统内部与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员快速逃生时使用。三种供氧方式，使性能更加可靠、稳定，具有重量轻、体积小、携带方便等特点。
1.2 主要用途及适用范围
本产品主要在矿井或其它环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员及时佩戴，保护人员正常呼吸并逃离灾区。
本产品主要适用于以下环境：
供煤矿井下作业人员在发生火灾、瓦斯爆炸或瓦斯突出等自然灾害时，以及救护队员在呼吸器发生故障时，安全撤出灾区使用。
供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。
供石油开采作业时，天然气及其它毒性气体大量突出时使用。
供高层建筑装备，在其发生火灾时人员佩戴逃生和待救时使用。
供其它部门在有毒有害气体或缺氧环境中使用。
1.3 本产品执行MT711-1997标准
2. 结构特征与工作原理
2.1 产品型号： Z Y 45
额定防护时间 45分钟

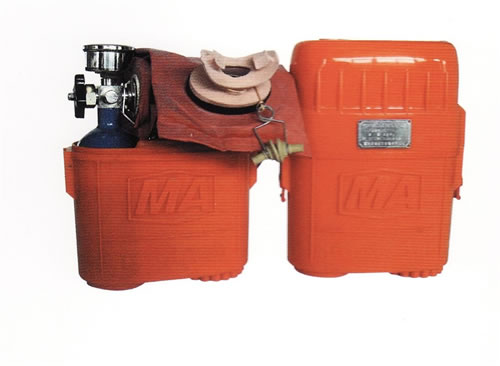

2.2 产品结构（如图所示）
自救器主要由高压系统、呼吸系统及CO2过滤系统组成：
高压系统：氧气瓶、氧气瓶开关、减压器和压力表等。
呼吸系统：口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀等组成。
过滤系统：清净罐及内装入定量的符合标准的CO2吸收剂组成。
平时所有系统装置都装在上盖与下壳中，通过上盖上的观察窗可清楚看到氧气瓶的压力值，下壳上有皮带环和背带，使用者可携带在矿工皮带上或跨在肩上。
2.3 工作原理
定量供氧：逆时针转动开关手轮6，高压氧气从氧气瓶4流到减压器5内，减压后自动输出1.2L/min的氧气进入气囊13。
手动供氧：用手指按补气压板18，氧气以60L/min进入气囊13，手指离开补气压板18，供氧停止。
自动供氧：当呼吸系统为负压时，补气压板18向内收缩，压迫补气
杆打开供氧机构，氧气以60L/min进入气囊，当气囊鼓起时，补气压板18离开补气杆，补气停止。
吸气时氧气从气囊13、呼吸阀15、口具16进入人体。呼气时气体经过呼吸阀15，呼气管14进入清净罐20，人体呼出的CO2被清净罐20内装的吸收剂吸收，余下的氧气进入气囊。如此往复完成人的呼吸循环。人体呼吸与外界大气完全隔绝。
如果呼吸系统内的气压超过一定值，气体将从排气阀12排出。
|
|
 |
