1  概述
1.1 产品特点
本产品作为煤矿井下矿工随身携带型自救器。利用化学生氧剂生的氧作为氧气源，可以防止外界各种有毒有害气体进入呼吸器官。具有重量轻、体积小、携带方便等特点。
本产品所用氯酸盐生氧启动器符合AQ1057-2008的规定。
1.2用途和适用范围
该产品适用于井下发生灾变，灾区大气中含有有毒有害气体或缺氧时，矿工佩戴自救器呼吸逃生撤离灾区，也可用于地下工程、高层建筑、公共场所、火灾自救、遂涵、化工、环保等部门。
1.3  型号的组成及其代表的意义
Z H 30
额定防护时间30分钟
化学生氧式
1.4 使用环境条件
——不受使用环境中窒息性气体和氧的浓度限制
——使用环境温度：0℃~ 40℃
2  结构特征及工作原理
1.上外壳组  2.后封口组  3.下外壳组  4.铭牌 5.封印条6.前封带组  7.腰带板组  8.保护罩

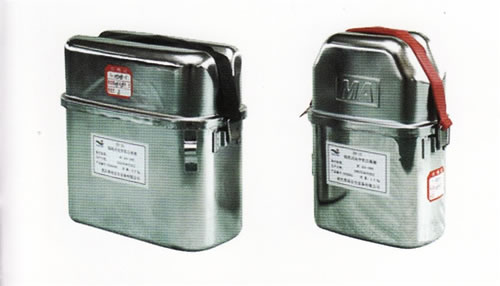

ZH30型化学氧自救器由上外壳组、下外壳组、前封带组、后封口组、铭牌及封印条、腰带板组和保护带组等部件组成。
自救器工作原理：本自救器是利用化学药品生氧原理的个人呼吸保护装置。呼吸保护器与外界空气隔绝，呼吸方式为往复式，使用不受周围环境有海气体限制，佩带者呼气时，呼气经口具、散热网、隔板和承板组与药罐体内生氧剂发生反应生成含氧量高的气体，经承板组、隔板进入气囊；吸气时，气囊中储存的氧气再次经药罐组，呼吸软管进入人的肺部，完成整个人呼吸循环。
当生氧剂产生的氧气超出人体的耗量时，进入气囊的氧气越积越多，气囊内压力逐渐增大，达到排气阀排气压力时，气囊上的排气阀自动开启，排出多余气体，当气囊内压力减小，排气阀自动关闭，避免氧气浪费和保护佩带者的正常呼吸。
