概述

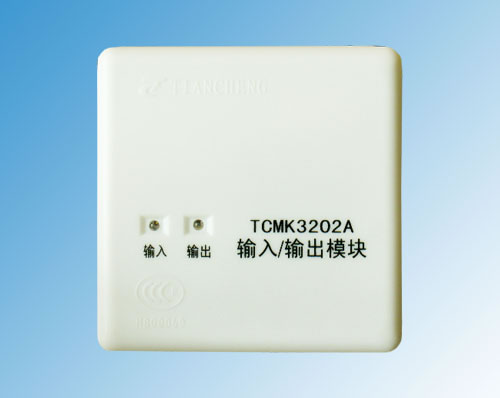

TCMK3202A输入/输出模块(以下简称模块)，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。
3.2 特点
(1)输出可设置为有源输出或无源输出方式。
    (2)输入、输出具有检线功能。
(3)输入端可现场设为常开检线、常闭检线或自回答方式，与无源触点连接。
(4)地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠。
(5)电路部分和接线底壳采用插接方式，接触可靠、便于施工。
3.3 技术特性
(1)工作电压：信号总线电压：总线24V，允许范围：16V～28V
             电源总线电压：DC24V，允许范围：DC20V～DC28V
(2)工作电流：总线监视电流≤0.4mA；总线启动电流≤2mA；
             电源监视电流≤4mA；电源启动电流≤20mA
(3)输入检线：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号
(4)输出检线：输出线路发生短路、断路，模块将向控制器发送故障信号
(5)输出容量：无源输出： 容量为DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V～48V直流或交流，有源输出：容量为DC24V/2A
(6)指示灯：红色（输入指示灯：巡检时闪亮，动作时常亮；输出指示灯：启动时常亮）
(7)编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～200之间任意设定
(8)线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
(9)使用环境：温度： -10℃～+55℃   相对湿度≤95%，不凝露
(10)外形尺寸：86mm×86mm×38mm(带底壳)
(11)壳体材料和颜色：ABS，瓷白
    (12)重量：约147g(带底壳)
(13)安装孔距：60mm
(14)执行标准：GB 16806-2006
3.4 工作原理
模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到火灾报警控制器的启动命令后，吸合输出继电器，并点亮指示灯。模块接收到设备传来的回答信号后，将该信息传到火灾报警控制器。
