概述

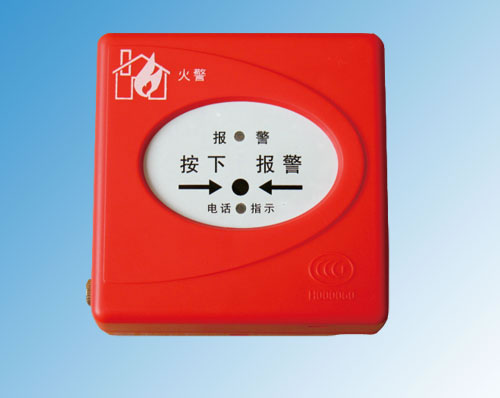

J-SAP-TCSB3204H手动火灾报警按钮（以下简称报警按钮）安装在公共场所，本报警按钮含电话插孔。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。
10.2 特点
(1)采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。
(2)按下报警按钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备。
(3)采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
(4)地址编码由电子编码器直接写入，工程调试简便可靠。
10.3 技术特性
(1)工作电压：信号总线电压：24V；允许范围：16V～28V
(2)工作电流：监视电流≤0.4mA；报警电流≤0.6mA
(3)启动零件型式：可重复使用型
(4)启动方式：人工按下按片
(5)复位方式：用专用钥匙复位
(6)指示灯：火警，红色，正常巡检时约3s闪亮一次，报警后点亮；电话指示，红色，约5s闪亮一次
(7)编码方式：电子编码，编码范围在1～200之间任意设定
(8)线制：与控制器采用无极性信号二总线连接
(9)使用环境：类型：户内   温度：-10℃～+55℃   相对湿度≤95%，不凝露
(10)外形尺寸：89mm×89mm×37mm（带底壳）
(11)壳体材料和颜色：ABS，红色
(12)重量：约120g(含底壳)
(13)安装孔距：60mm
(14)执行标准：GB 19880-2005
